En este apartado se va a presentar el esquema global de funcionamiento de una entidad de comunicación.

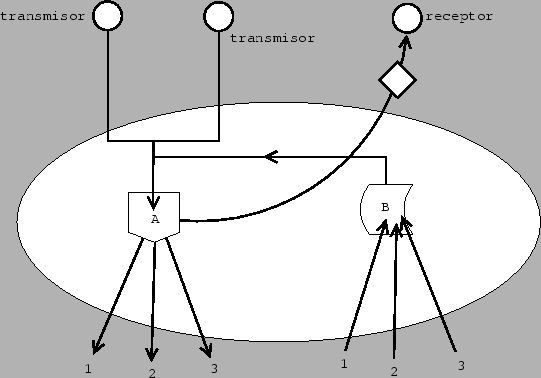

En la figura 5 se ve este esquema. Encerrado en un óvalo se encuentran los diversos componentes que forman una entidad de comunicación. Las flechas representan canales de comunicación, que pueden emplear distintas técnicas de comunicación entre procesos. Todos los canales representados son unidireccionales. Así, la conexión entre dos entidades de comunicación viene dada por dos líneas, una para cada sentido de la comunicación. Cada entidad de comunicación está identificada por un número.
El bloque
realiza la función de multiplexar toda la información proviniente de otras entidades. Entrega esta información al bloque
. El bloque a su vez se encarga de entregar a los servidores dependientes de ella los datos que se reciban para ellos y aquellos datos (de usuarios o de otras entidades) que no sean para usuarios de esta entidad son reenviados a otras entidades.
