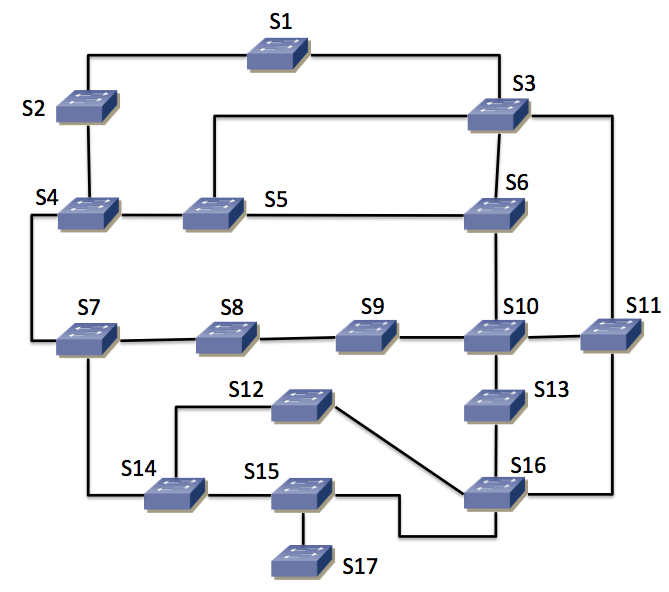

La figura representa una topología Ethernet de conmutadores capa 2 que corren RSTP. El conmutador S4 se ha configurado mediante prioridades como la raíz del árbol de expansión. Todos los enlaces son GigabitEthernet y no se han modificado más parámetros de STP que las prioridades.

Dados dos conmutadores Sx, Sy el bridge ID de Sx es menor que el bridge ID de Sy si y solo si x<y.

Cada conmutador tiene como mucho 4 enlaces a otros conmutadores. Para el conmutador Sx llamaremos Sxp0 a su puerto superior, Sxp1 a su puerto derecho, Sxp2 a su puerto inferior y Sxp3 a su puerto izquierdo. Por ejemplo, S3p2 es el puerto inferior del conmutador S3.

Para los siguientes puertos de conmutador indique, una vez estabilizado el cálculo del RSTP, el rol RSTP de cada uno. Dispone de 10 minutos para contestar a 5 casos. Se recomienda que antes de empezar el cuestionario haga sus cálculos de cómo debería quedar el cálculo del árbol.
