Redes de ordenadores

5º de Ingeniería de Telecomunicación. Curso 2002/2003

Práctica 2 - Simulaciones de nivel de red (1 punto)

En esta práctica se va a profundizar en el funcionamiento del protocolo de red IP, tanto en cuestiones de direccionamiento como en el reenvío de paquetes por parte de los routers.
Para esta práctica se han desarrollado los programas necesarios para simular el funcionamiento de sistemas simples típicos de redes IP como son los routers y los hosts, así como concentradores (la tecnología de nivel físico va a ser Ethernet en todos los enlaces).

1.- Descripción de los bloques del simulador

Los diferentes elementos de la simulación (routers, hosts, concentradores) van a ser procesos independientes. La comunicación entre los mismos para el intercambio de paquetes se realizará mediante una técnica de comunicación entre procesos. Los detalles de implementación quedan ocultos bien dentro de programas ya terminados o dentro de librerías.

Por qué no se crea un simulador que se ejecute como un solo proceso? Esta solución tiene la ventaja de poder simular con gran detalle los tiempos de generación y procesado de los paquetes usando instantes de tiempo virtuales. En comparación, los programas que se emplearán funcionan en tiempo real con lo que si ejecutáramos muchos al mismo tiempo o intentaran simular una red con mucho tráfico se perdería precisión en la simulación, a diferencia de un simulador en tiempo virtual que tardaría más tiempo en terminar la simulación pero mantendría la precisión de los resultados (los simuladores creados con la librería dsim en la asignatura Redes, Sistemas y Servicios emplean tiempo virtual). Sin embargo, muchos aspectos de los protocolos en redes de ordenadores resultan bastante complejos de implementar en un simulador de eventos (tiempo virtual). Uno de los objetivos de esta práctica es comprender el funcionamiento de un router a base de implementar sus decisiones de reenvío. Esta implementación va a ser mucho más sencilla en un programa relativamente independiente que integrándolo dentro de un simulador de eventos.

Se han creado los siguientes programas: hub, hostenvia, hostrecibe, sonda y router. Se encuentran disponibles en el directorio /opt3/ro/ficheros/ifacesim/bin/. En los siguientes apartados vemos con ejemplos la forma de crear simulaciones con estos elementos.

2.- Sistema con dos hosts conectados a un hub

Empezaremos creando un sistema muy simple formado por un hub o concentrador Ethernet al cual se conectarán dos máquinas (figura 1).


Figura 1.- Dos hosts conectados a un Hub

El programa que simula el funcionamiento de un hub tiene la siguiente sintaxis:

Donde el significado de los argumentos es el siguiente:
Este bloque va a simular el funcionamiento de un hub en el sentido de que lo que reciba por uno cualquiera de sus puertos lo reenviará por los demás, sin embargo, no implementa colisiones y el funcionamiento es de tipo store&forward.
Así pues, comenzaremos creando un hub por ejemplo de 4 puertos que llamaremos hub0 con el siguiente comando:
%> hub hub0 4
A continuación crearemos un host que se va a dedicar simplemente a esperar paquetes IP que se dirijan a su interfaz y notificarnos por pantalla su llegada. La sintaxis de este programa es la siguiente
Donde el significado de los argumentos es el siguiente:
Como se va a limitar a recibir paquetes no va a necesitar tener configurado un router por defecto así que esa es toda la información que precisa. Creamos un host receptor de paquetes y lo conectamos al hub anterior con el comando:
%> hostrecibe hub0 1 10.123.45.13 255.0.0.0
Finalmente creamos el host que va a enviar paquetes IP que conectaremos en el puerto 0 del hub (con lo que nos quedarán aún dos puertos libres). Para realizar esta función disponemos del siguiente programa
Con el siguiente significado de los argumentos:
Creamos un host que envíe paquete que conectamos en el mismo hub y configuramos de forma que su dirección IP se encuentre en la misma red que la del host que creamos con anterioridad. Como solo vamos a enviar paquetes de uno al otro y no hay routers en nuestra red podemos especificar lo que queramos en el campo default_router que no se va a dar el caso de necesitar utilizarlo. Entonces, crearíamos el host emisor con un comando como el siguiente:
%> hostenvia hub0 0 10.10.1.23 255.0.0.0 0.0.0.0 10.123.45.13 5 1000 200
Donde podemos ver que estamos configurándolo para que envíe 5 paquetes con 200 Bytes de datos IP al host de direcció 10.10.1.23, esperando 1 segundo (1000 msegs) entre cada par de envíos.

Estos tres comandos para formar este primer sistema podemos ejecutarlos cada uno en un terminal diferente, con lo que podremos terminarlos usando Ctrl+C o podemos ejecutarlos en el mismo terminal añadiendo al final de cada comando el carácter & que tiene como efecto que el proceso no siga usando el terminal como entrada. Es decir, ejecutaríamos:

El problema con el que nos encontraremos es que lo que cada uno de los programes envíe como salida al terminal se mezclará en el mismo y será un poco más complicado de interpretar. Si lanzamos los programas de esta forma podemos terminar con ellos ejecutando el siguiente comando:

3.- Sistema con dos hosts conectados a un hub y una sonda

Ahora vamos a añadir un host más al sistema anterior (figura 2). Este host va a estar conectado al hub y se va a dedicar a ver todos los paquetes que reenvía el hub y mostrar su contenido por pantalla. Es decir, su funcionamiento es muy similar a un host con el interfaz de red en modo promíscuo ejecutando un programa como tcpdump.


Figura 2.- Dos hosts y una sonda conectados a un Hub

El programa que funciona como una sonda tiene la siguiente sintaxis:

Donde: Ahora ejecutamos los programas que simulan los equipos de forma similar a como hicimos en el apartado anterior. El orden no tiene mucha importancia pero es conveniente dejar el host emisor como último equipo a crear porque en cuanto lo creemos intentará enviar paquetes. Así pues, por ejemplo podríamos seguir los pasos:
Estudie con cuidado los paquetes que la sonda ve que se transmiten. Además de los paquetes IP circulan paquetes ARP en los que el host emisor pregunta por la dirección MAC que alguien (se dirige a la MAC de broadcast) tiene en su interfaz con dirección IP 10.123.45.13. Vemos que antes de cada paquete IP se produce este intercambio de paquetes ARP. Implementa el host que envía los paquetes IP una cache de ARP?
Repita el experimento con ordenadores del laboratorio de Telemática. Para ver la cache de ARP de los ordenadores recuerde que dispone del comando /sbin/arp y para ver los paquetes utilice el programa /opt3/ro/ficheros/bin/tcpdump_ro o /opt3/ro/ficheros/bin/simpledump. Si no sabe cómo enviar paquetes IP de una máquina a otra consulte el manual del comando ping; este comando envía paquetes del protocolo ICMP que se transportan sobre IP con el campo de protocolo a 1 y el que los recibe envía una respuesta también del protocolo ICMP (este protocolo se explicará en las clases de teoría).

4.- Sistema de dos redes conectadas con un router

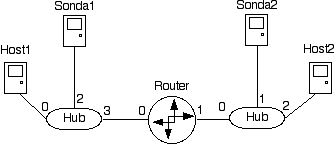

En este apartado vamos a simular una configuración como la de la figura 3. Como podemos ver se trata de dos redes interconectadas por un router. En cada red colocaremos una sonda para ver los paquetes que se están trasmitiendo. Pretendemos ver cómo se produce el intercambio de paquetes IP entre hosts de diferentes redes.


Figura 3.- Dos redes interconectadas por un router

La creación de los hubs podría ser por ejemplo de la siguiente forma:

Colocamos también las sondas:
%> sonda hub0 2 & %> sonda hub1 1 & A continuación (y el orden en realidad no es importante) creamos un proceso que haga de router entre las dos redes. El programa de router tiene la siguiente sintaxis:
Donde los parámetros son:
El fichero fichero_rutas está formado por una línea de texto para cada ruta donde cada línea tiene el siguiente formato:
Donde:
El fichero fichero_conexiones contiene una línea de texto por cada interfaz del router, con el siguiente formato:
Con el siguiente significado: Para el caso que nos ocupa decidimos por ejemplo que la red de la izquierda va a ser la red B 130.206.0.0 y la de la derecha la red A 10.0.0.0 y las IPs de los interfaces del router serán respectivamente 130.206.160.1 y 10.0.0.1 . Creamos un fichero que llamamos por ejemplo mifich_cnxs con el siguiente contenido: Y otro con las rutas que llamamos mifich_rutas con el siguiente contenido: Y a continuación lanzamos el programa del router con el siguiente comando:
Ya solo nos queda crear el receptor y el emisor de paquetes:
Justifique cada uno de los paquetes que detectan las sondas.

Recuerde que puede terminar con todos los procesos de la simulación con el comando:

Consulte la disposición de ordenadores y routers en el Laboratorio de Telemática (http://www.tlm.unavarra.es/asignaturas/ro/ro02/labo.html) y busque una configuración similar a la analizada (dos redes separadas por un router). A continuación repita el experimento monitorizando mediante tcpdump o programas similares los paquetes que circulan. Hay alguna diferencia importante entre los resultados de la simulación y la experiencia?.

5.- Interconexión de varias redes (puntuado con el 50% de la práctica)

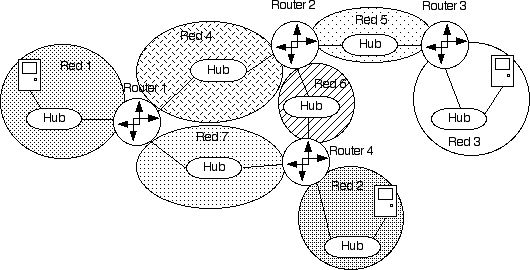

En este apartado se propone la simulación de la red de la figura 3. En dicha figura las elipses sombreadas no representan ningún elemento que simular sino tan solo lo que engloba cada una de las redes para poder referirnos a ellas. Así por ejemplo la Red 4 está compuesta por un interfaz del Router 1, otro el Router 2 y el hub que se emplea para interconectarlos.


Figura 3.- Variadas redes interconectadas

Emplee la red 10/8 (es decir, la red 10.0.0.0 con máscara 255.0.0.0) para el direccionamiento de todas las redes de la figura. Subdivida el espacio de direcciones disponible como prefiera siempre que cumpla que:

Cree las configuraciones de los cuatro routers de forma que los caminos entre las redes empleen las rutas más cortas en número de saltos.
Una vez dispuestos los equipos de red (routers y hubs) compruebe que existe conectividad IP (los paquetes IP son capaces de llegar de un extremo al otro) entre las redes 1, 2 y 3.
Finalmente, compruebe si un host en cualquiera de las redes 1, 2 o 3 sería capaz de enviar paquetes IP destinados a interfaces concretos de los routers (por ejemplo, para cambiar la configuración de los mismos empleando un protocolo que funcione sobre IP) y si le llegarín las respuestas del router.

5.1.- Formato de entrega

Los resultados de este apartado de la práctica 2 deben encontrarse dentro del directorio practica2_1 dentro del $HOME del grupo de prácticas. En dicho directorio deben dejar los ficheros de configuración de los cuatro routers que deben llamarse fconf_routerX_cnx donde X=1,2,3 ó 4 para los ficheros con las conexiones de los routers y fconf_routerX_rutas para los ficheros con las tablas de rutas de los mismos.
Si considera que necesita explicar alguna de las decisiones que ha tomado hágalo en un fichero de texto ASCII de nombre README.TXT que deje en ese mismo directorio.

6.- Implementación del algoritmo de reenvío de un router (puntuado con el 50% de la práctica)

En este apartado vamos a crear el programa que simula el router. En realidad solo la parte que toma las decisiones de reenvío dado un paquete y la tabla de rutas.
El programa se llamará simrouter y será funcionalmente idéntico al programa router descrito con anterioridad. Por tanto las opciones serán las descritas para dicho programa.

Para simplificar la tarea se dispone de unas librerías que se encargan de la parte de comunicación entre los diferentes elementos del simulador así como otra librería muy simple para leer de fichero las tablas de rutas y las conexiones del router. A continuación (subsecciones 6.1 y 6.2) se describe cada una de las librerías. En la subsección 6.3 se detalla cómo debe ser el funcionamiento de este programa que simula un router muy básico y en la subsección 6.4 se especifica el formato de entrega para los resultados de la parte final de esta práctica.

6.1.- Librería para leer la tabla de rutas y ficheros de conexiones libleetab.a

La librería libleetab.a se ofrece para simplificar la lectura de los ficheros con tablas de rutas y de conexiones, sin embargo NO es obligatorio su uso. Si lo desean pueden escribir su propio código para leer estos ficheros, lo cual no es complicado.
La librería se encuentra en /opt3/ro/ficheros/ifacesim/lib/ y el header es /opt3/ro/ficheros/ifacesim/include/libleetab.h.
Las funciones ofrecidas por la librería son las siguientes:

6.2.- Librería de integración con el resto de sistemas de simulación libifacesim.a

Los programas que se emplean en esta práctica para crear una simulación usan las funciones de esta librería en la cual se implementa la comunicación entre los diferentes programas (por ejemplo el paso de paquetes de un router a un hub).
La libreía se encuentra disponible en /opt3/ro/ficheros/ifacesim/lib/ y el header con las declaraciones es /opt3/ro/ficheros/ifacesim/include/libifacesim.h.
A continuación se describen las funciones ofrecidas por la librería y cómo deben emplearse:

Para comprender cómo se deben utilizar cada una de estas funciones se han dejado las fuentes del programa hostenvia que son el fichero /opt3/ro/ficheros/ifacesim/ejemplos/hostenvia.c.
A la hora de compilar programas que empleen la librería libifacesim.a hay que enlazar también con la librería libpthread.a, es decir, recuerde poner -lpthread en la línea de compilación de gcc (hay un fichero Makefile de ejemplo en /opt3/ro/ficheros/ifacesim/ejemplos/)

6.3.- Descripción del funcionamiento del programa simrouter

Se ofrece un fichero plantilla para comenzar el desarrollo de este programa. Este fichero es /opt3/ro/ficheros/ifacesim/ejemplos/simrouter.c. En él ya se ha escrito la parte para leer las tablas de rutas y la información de conexiones del router. Igualmente se han configurado los interfaces y el programa está listo para recibir y enviar paquetes emplenado las funciones de la librería libifacesim.a. Es decir, falta escribir el bucle infinito que lee y reenvía los paquetes.

El programa debe funcionar como un router que soporte CIDR. Es decir, las redes vendrán definidas por una dirección de red y una máscara y se aplicará a un paquete la ruta con el Longest Match, es decir, aquella que se ajuste y tenga el prefijo más largo.
El router no va a hacer de router multicast ni va a soportar reenvío de broadcasts de red ni de subred ni fragmentación.
El pseudocódigo que debe cumplir la decisión de reenvío para cada paquete y que es lo que se debe implementar es el siguiente:

Si la IP destino del paquete es la de uno de los interfaces locales del router: No hacer nada [fin]
si no (reenviar):
   Decrementar el TTL
   Si el TTL es 0: tirar el paquete [fin]
   si no:
      Buscar en la tabla de rutas la entrada que se ajuste a esta IP destino con el prefijo más largo posible
      Si no se encuentra ninguna: tirar el paquete [fin]
      si se encuentra:
         Si el siguiente salto de la ruta es un gateway: enviar el paquete a la direccion MAC de ese gateway [fin]
         si no, el router ya esta conectado al destino: enviar el paquete a la MAC del host destino [fin]

6.4.- Formato de entrega

Los resultados de este apartado de la práctica 2 deben encontrarse dentro del directorio practica2_2 dentro del $HOME del grupo de prácticas. En dicho directorio deben dejar los ficheros fuente y el makefile para obtener con solo hacer make el programa simrouter.
