Redes de ordenadores

Curso 2002/2003

Profesor: Daniel Morató Osés

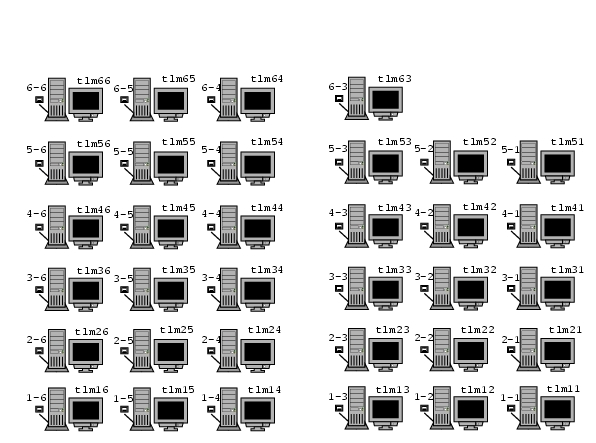

El conjunto de PCs disponibles para prácticas pertenecen a lo que llamaremos la "Red para alumnos" o red 1.1.1/24. En la siguiente figura vemos estos PCs tal y como se encuentran colocados en el laboratorio:



Junto a cada PC está indicado el punto de cableado al que se encuentra conectado y todos van a un conjunto de concentradores ethernet.
Cadas máquina tienen como dirección IP la 1.1.1.X donde X es el del nombre tlmX de la máquina. La máscara es en todos los casos 255.255.255.0 y el router por defecto depende de la máquina:

• tlm11-tlm13, tlm21-tlm23, tlm31-tlm33 y tlm41-tlm43 router por defecto 1.1.1.1 (marco verde)
• tlm14-tlm16, tlm24-tlm26, tlm34-tlm36 y tlm44-tlm46 router por defecto 1.1.1.2 (marco rojo)
• tlm51-tlm56 y tlm63-tlm66 router por defecto 1.1.1.3 (marco azul)

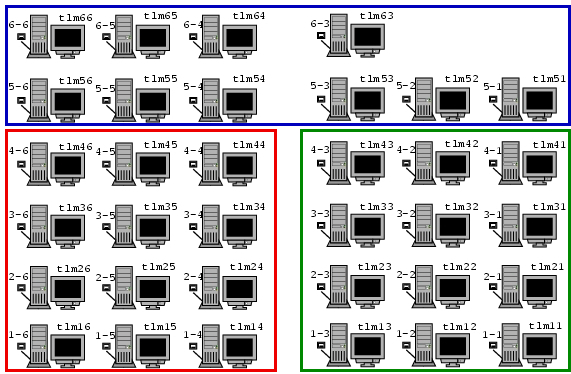

como se indica en la siguiente figura:

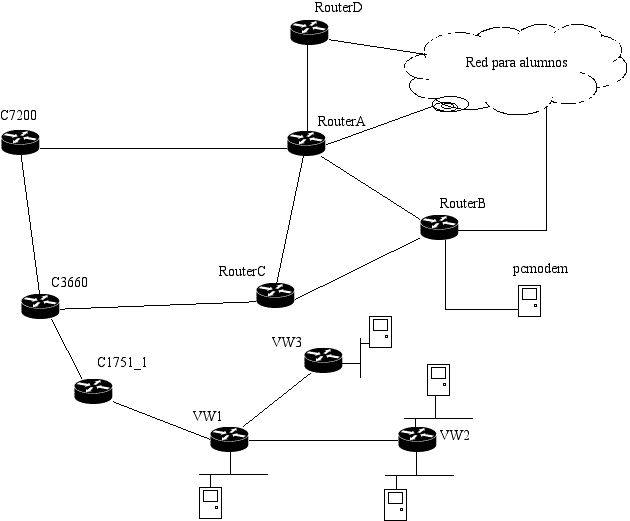

Hemos añadido a esta simple red un conjunto de Routers formando lo que llamaremos la "maqueta". En la siguiente imagen podemos ver la disposición lógica de las máquinas de la maqueta y el laboratorio:

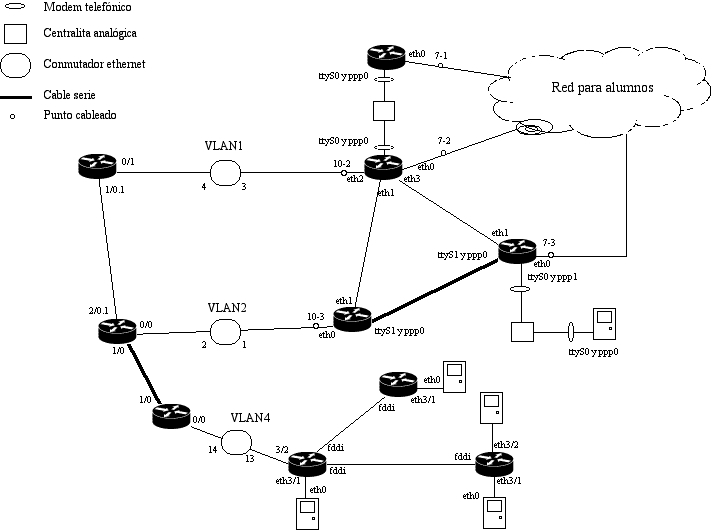

Esta se basa en la siguiente interconexión física.

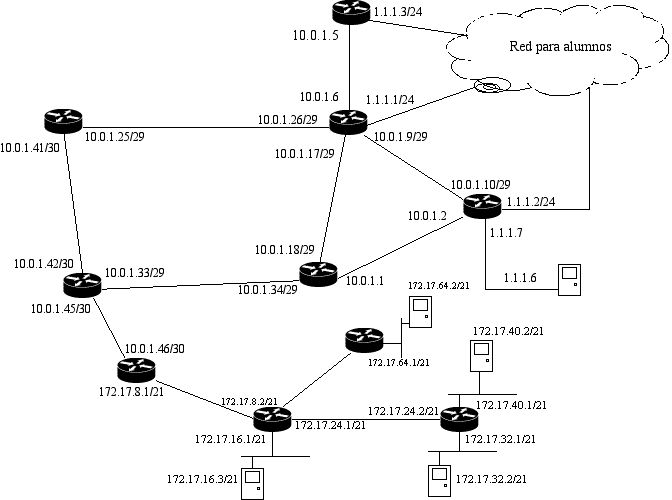

Y esta es la configuración IP de los routers, con las direcciones en el formato IP/número_de_bits_máscara (cada dirección se aplica al interfaz más cercano):




Hay que añadir a esta figura la siguiente información:


• pcmodem ha establecido comunicación con RouterB mediante una llamada telefónica. Pretende emular el comportamiento de un usuario que accede a la red de la empresa desde su casa.
• El enlace entre RouterB y RouterA emplea un cable serie null-modem, es decir, con los pines de transmisión y recepción cruzados y sobre él se emplea PPP.
• El enlace entre RouterD y RouterA emplea PPP sobre una llamada telefónica con muy baja velocidad en la línea.
• El enlace entre C3660 y C7200 se basa en ATM sobre fibra óptica multimodo. Hay un circuito virtual permanete configurado.
• En enlace entre C3660 y C1751 se hace por puertos serie de alta velocidad configurados a 4Mbps.
• Las máquina de nombre lucas.net.tlm.unavarra.es (1.1.1.253) y proxy.net.tlm.unavarra.es (1.1.1.254) se encuentran en la sala acristalada
• La máquina de nombre proxy.net.tlm.unavarra.es tiene dos interfaces de red. Uno de ellos se encuentra en la red del laboratorio con dirección IP 1.1.1.254. El otro está conectado a la red del campus de la universidad (que pertenece a Internet) con dirección IP 130.206.169.237. Esta má NO actúa como un router. Es un PC multihomed que estáa ejecutando un software de Proxy.

Para conocer el camino a cada una de las redes existentes los diferentes routers ejecutan procesos de enrutamiento. En general hay dos zonas: en una de ellas OSPF es el protocolo encargado de distribuir las rutas y en la otra es RIPv1. Existe un router con un interfaz en cada una de las zonas que hace el trasvase de rutas de un protocolo a otro (C1751_1).

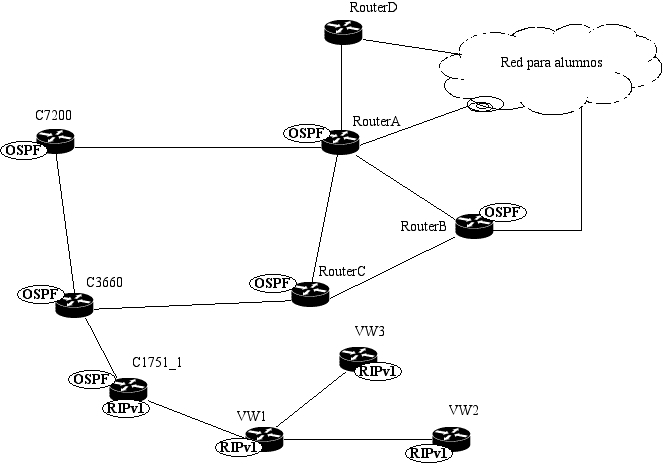

En esta figura se ven los routers y el protocolo de enrutamiento que ejecutan:



Listado de Routers:

• RouterA: PC con 4 tarjetas Ethernet y un modem
  • RouterA.net.tlm.unavarra.es eth0 1.1.1.1/24
  • RouterAeth1.maqueta.tlm.unavarra.es eth1 10.0.1.17/29
  • RouterAeth2.maqueta.tlm.unavarra.es eth2 10.0.1.26/29
  • RouterAeth3.maqueta.tlm.unavarra.es eth3 10.0.1.9/29
  • RouterAppp.maqueta.tlm.unavarra.es ppp0 10.0.1.6
• RouterB: PC con 2 tarjetas Ethernet, una conexión serie y un modem. Sobre el interfaz eth0 hace proxyarp para la IP 1.1.1.7 que es la de pcmodem.
  • RouterB.net.tlm.unavarra.es eth0 1.1.1.2/24
  • RouterBeth1.maqueta.tlm.unavarra.es eth1 10.0.1.10/29
  • RouterBppp0.maqueta.tlm.unavarra.es ppp0 1.1.1.7
  • RouterBppp1.maqueta.tlm.unavarra.es ppp1 10.0.1.2/30
• RouterC: PC Con 2 tarjetas Ethernet y una conexión serie
  • RouterCeth0.maqueta.tlm.unavarra.es eth0 10.0.1.34/29
  • RouterCeth1.maqueta.tlm.unavarra.es eth1 10.0.1.18/29
  • RouterCppp0.maqueta.tlm.unavarra.es ppp0 10.0.1.1/30
• RouterD: PC con una tarjeta Ethernet y un modem
  • RouterD.net.tlm.unavarra.es eth0 1.1.1.3/24
  • RouterDppp0.maqueta.tlm.unavarra.es ppp0 10.0.1.5/30
• C3660: Router Cisco 3660 con 2 interfaces FastEthernet, 8 modems analógicos, 4 modems RDSI, 1 interfaz ATM OC3c y 4 puertos seris
  • C3660P0S0.maqueta.tlm.unavarra.es FastEthernet0/0 10.0.1.33/24
  • C3660P1S0.maqueta.tlm.unavarra.es Serie1/0 10.0.1.45/30
  • C3660P2S0S1.maqueta.tlm.unavarra.es ATM2/0.1 10.0.1.42/30
• C7200: Router Cisco 7200 con 2 interfaces FastEthernet, 1 interfaz ATM OC3c y 1 interfaz POS OC3c
  • C7200P0S1.maqueta.tlm.unavarra.es FastEthernet0/1 10.0.1.25/29
  • C7200P1S0S1.maqueta.tlm.unavarra.es ATM1/0.1 10.0.1.41/30
• C1751_1: Router Cisco 1751 con 2 interfaces FastEthernet y 1 interfaz Serie
  • C1751P1S0.maqueta.tlm.unavarra.es Seria1/0 10.0.1.46/30
  • C1751P0S0.maqueta.tlm.unavarra.es FastEthernet0/0 172.17.8.1/24
• VW1: Router Wellfleet con 4 interfaces Ethernet y 1 interfaz FDDI
  • VW1P3S2.maqueta.tlm.unavarra.es Eth3/2 172.17.8.2/21
  • VW1P3S1.maqueta.tlm.unavarra.es Eth3/1 172.17.16.1/21
  • VW1fddi.maqueta.tlm.unavrra.es FDDI 172.17.24.1/24
• VW2: Router Wellfleet con 4 interfaces Ethernet y 1 interfaz FDDI
  • VW2fddi.maqueta.tlm.unavrra.es FDDI 172.17.24.2/24

PCs:

• Listado de los PCs de la maqueta que no actúan como routers:
  • pcmodem.net.tlm.unavarra.es ppp0 1.1.1.6 con router por defecto 1.1.1.7
• Acceso:
  En todos los PCs de la maqueta (eso incluye a los que actúan como routers) se ha creado una cuenta con nombre de usuario ro (pregunte la password al profesor) para que puedan acceder a ellas mediante telnet y consultar la configuración de las mismas.
• Programas:
  Se han dejado los programas tcpdump_ro y simpledump en el directorio /usr/local/bin/ de cada uno de estos PCs.

Cisco IOS:

Pregunte al profesor la clave para acceder por telnet a las máquinas identificadas como routers de la marca Cisco Systems.
Algunos comandos del Cisco IOS:
• Para ver la configuración de los interfaces: > show ip interface brief
• Para ver la tabla de rutas: > show ip route

Cuestiones y ejercicios
