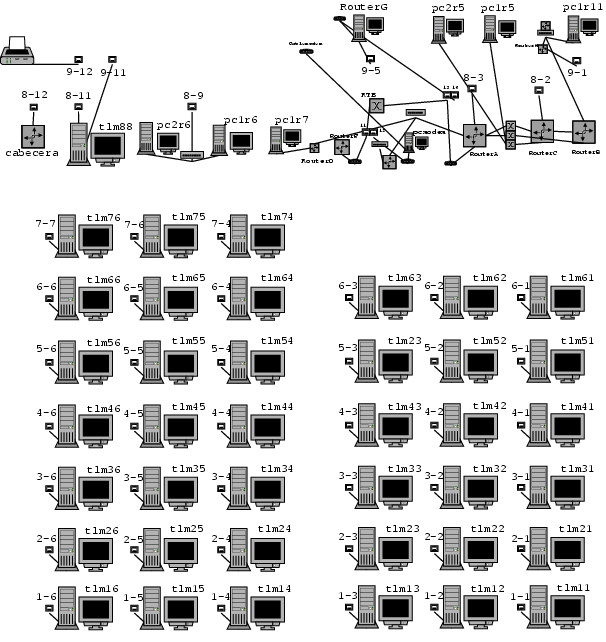

En la siguiente imagen podemos ver la disposición física de las máquinas del laboratorio.
Para mayor claridad se ofrece la version postscript de la misma
A la parte superior de la figura, correspondiente a las mesas del fondo, lo llamaremos "la maqueta", mientras que la parte inferior "la red del laboratorio".
Hay que añadir a esta figura la siguiente información:
- El punto 8-2 está unido al 8-9
- Los puntos 8-3, 9-5 y 9-1 llevan a la red del laboratorio
- El número de teléfono 12 (pcmodem) ha llamado al 11 (RouterF)
- El número de teléfono 14 (RouterG) ha llamado al 13 (RouterA)
- Las máquina de nombre lucas.net.tlm.unavarra.es y proxy.net.tlm.unavarra.es se encuentran en la sala acristalada

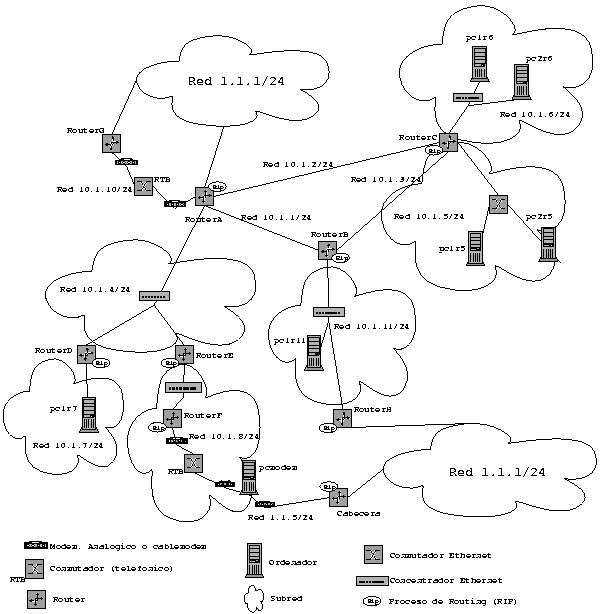

La siguiente figura es la disposición lógica de las máquinas:
Atención, la figura entregada en el guión de prácticas de RO tiene un enlace mal. Esta figura corresponde a la disposición real:
Aclaraciones:
- La subred 1.1.1/24 es la que llamamos "red del laboratorio"
- RouterG NO ejecuta un proceso de RIP ni nigún otro que implemente un algoritmo de routing pero tiene activado el "IP forwarding"
- La máquina de nombre proxy.net.tlm.unavarra.es tiene dos interfaces de red. Uno de ellos se encuentra en la red del laboratorio con dirección IP 1.1.1.254. El otro está conectado a la red del campus de la universidad (que pertenece a Internet) con dirección IP 130.206.169.237. Esta má NO actúa como un router. Es un PC multihommed que estáa ejecutando un software de Proxy.
- La red de la universidad
- El enlace por modem analógico entre RouterG y RouterA es a 9600bps
- El enlace por modem analógico entre pcmodem y RouterF es a 38400bps
- El enlace entre RouterB y RouterC es un enlace serie a 115200bps
Listado de Routers:
- RouterA: PC con 4 tarjetas Ethernet y un modem
- tlm1.net.tlm.unavarra.es 1.1.1.1
- RouterAred1.maqueta.tlm.unavarra.es 10.1.1.254
- RouterAred2.maqueta.tlm.unavarra.es 10.1.2.254
- RouterAred4.maqueta.tlm.unavarra.es 10.1.4.254
- RouterAppp.maqueta.tlm.unavarra.es 10.1.10.254
- RouterB: PC con 2 tarjetas Ethernet y una conexión serie
- RouterBred1.maqueta.tlm.unavarra.es 10.1.1.253
- RouterBred11.maqueta.tlm.unavarra.es 10.1.11.254
- RouterBppp.maqueta.tlm.unavarra.es 10.1.3.253
- RouterC: PC Con 3 tarjetas Ethernet y una conexión serie
- RouterCred2.maqueta.tlm.unavarra.es 10.1.2.253
- RouterCred5.maqueta.tlm.unavarra.es 10.1.5.254
- RouterCred6.maqueta.tlm.unavarra.es 10.1.6.254
- RouterCppp.maqueta.tlm.unavarra.es 10.1.3.254
- RouterD: Minirouter Cisco
- RouterDred4.maqueta.tlm.unavarra.es 10.1.4.253
- RouterDred7.maqueta.tlm.unavarra.es 10.1.7.254
- RouterE: Minirouter Cisco
- RouterEred4.maqueta.tlm.unavarra.es 10.1.4.252
- RouterEred8.maqueta.tlm.unavarra.es 10.1.8.254
- RouterF: PC con un interfaz Ethernet y un modem. Hace proxyarp para pcmodem
- RouterFred8.maqueta.tlm.unavarra.es 10.1.8.253
- RouterFppp.maqueta.tlm.unavarra.es 10.1.8.252
- RouterG: PC con un interfaz Ethernet y un modem. Tiene como ruta por defecto al interfaz PPP de RouterA
- tlm3.net.tlm.unavarra.es 1.1.1.3
- RouterGppp.maqueta.tlm.unavarra.es 10.1.10.253
- RouterH: Minirouter Cisco
- tlm2.net.tlm.unavarra.es 1.1.1.2
- RouterHred11.maqueta.tlm.unavarra.es 10.1.11.253
- Cabecera: Cabecera de cablemodems Cisco
- cabecera.net.tlm.unavarra.es 1.1.1.5
- cable1.net.tlm.unavarra.es 1.1.5.1
Listado de PCs:
- pc1r7.maqueta.tlm.unavarra.es 10.1.7.1
- pcmodem.net.tlm.unavarra.es 1.1.5.13 y pcmodemppp.maqueta.tlm.unavarra.es 10.1.8.251
- pc1r11.maqueta.tlm.unavarra.es 10.1.11.1
- pc1r5.maqueta.tlm.unavarra.es 10.1.5.1
- pc2r5.maqueta.tlm.unavarra.es 10.1.5.2
- pc1r6.maqueta.tlm.unavarra.es 10.1.6.1
- pc2r6.maqueta.tlm.unavarra.es 10.1.6.2
Configuración de los PCs de la red del laboratorio:
- tlm11-tlm13, tlm21-tlm23, tlm31-tlm33, tlm41-tlm43, tlm51-tlm53 tienen como Router por defecto a 1.1.1.1
- tlm14-tlm16, tlm24-tlm26, tlm34-tlm36, tlm44-tlm46, tlm54-tlm56 tienen como Router por defecto a 1.1.1.2
- tlm61-tlm66, tlm73-tlm76 tienen como Router por defecto a 1.1.1.3
Comandos del CISCO IOS:
- Para ver la configuración de los interfaces: > show ip interface brief
- Para ver la tabla de rutas: > show ip route
Estas páginas pueden sufrir modificaciones frecuentes | Última actualización 21:47 22/10/2001 |
