El Laboratorio de Telemática
Visión general
El laboratorio de telemática se encuentra en la segunda planta del edificio de Los Pinos.
En la figura 1 se ve un esquema de las diferentes zonas del laboratorio. Existen 4 zonas marcadas en la figura:
- Zona acristalada (entrando a mano izquierda)
- Fila de mesas altas flanqueada por armarios (en verde)
- Fila de mesas bajas con 3 PCs por mesa (en rosa)
- Dos filas de mesas de pared a pared (al fondo)
Figura 1.- Esquema del laboratorio
Las prácticas se llevan a cabo bien en la zona 2 o en la zona 3. Asignaturas que solo requieren el empleo de un ordenador, bien en Linux o en Windows emplearán la zona 2 (ARSS, FC, ARQ, RO, RSS, RC-SI, RC, LIR, POL, IHM). Asignaturas que requieren varios ordenadores para configuraciones de red y equipos activos de red (routers y conmutadores Cisco) emplearán la zona 3 del laboratorio (LC, LPR, GSRO, SSI).

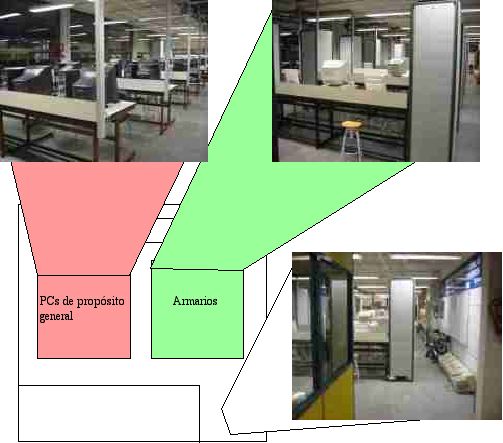

Figura 2.- Zonas del laboratorio
Los armarios
Las mesas de la zona 3 se encuentran flanqueadas por armarios de más de 2m de alto que contienen variado equipamiento necesario para la realización de prácticas. Los armarios están numerados tal y como se ve en la figura 1.
Los diferentes elementos de cada armario son:
- 4 PCs
- 1 modem analógico externo
- 2 hubs
- Un conmutador de teclado y pantalla (KVM)
- 1 panel de parcheo
- Un conmutador Ethernet (ya configurado)
- Dos routers Cisco 1721
- Un conmutador Ethernet Cisco Catalyst 2950
- Un router Cisco 1760
- Un teléfono analógico convencional
- Cables: par trenzado Cat5 (Ethernet) rectos y cruzados (de diferente color), cables serie (para interfaces Serie de los Cisco)
|
|

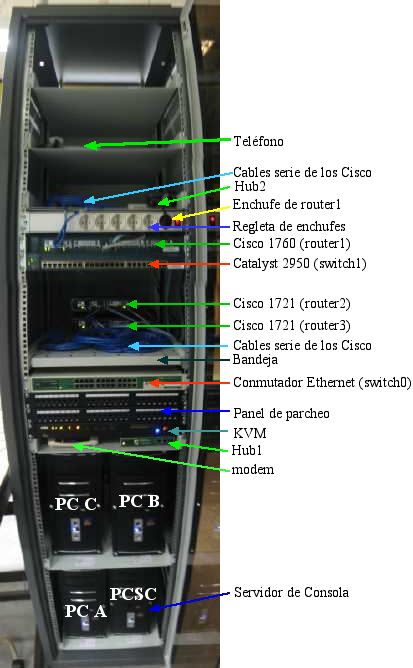

Figura 3.- Frontal de los equipos
|

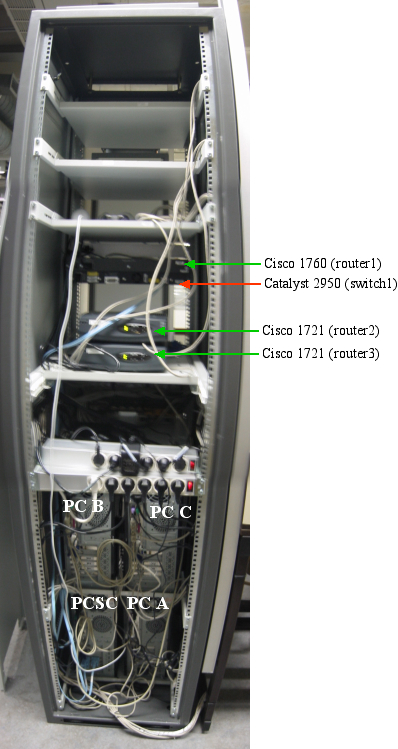

Figura 4.- Trasera de los equipos
|
Los PCs
Como se ve en la figura 5 existe un solo teclado+monitor+ratón que mediante un conmutador de teclado y pantalla (KVM) permite el empleo de cada PC. Para acceder al menú del conmutador y poder cambiar de un PC a otro pulse dos veces la tecla de Bloqueo de desplazamiento en el teclado.

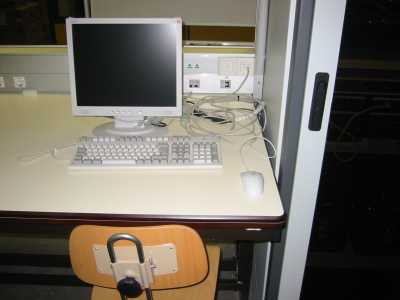

Figura 5.- Escritorio de un armario
Los 4 PCs existentes en cada armario poseen configuraciones harware y software diferentes y reciben para identificarlos los nombres de:
- PCSC o Servidor de Consola: Arranque dual Linux y Windows. Es el único que está permanentemente conectado a la red del laboratorio y por lo tanto puede comportarse de forma análoga a un PC de la zona 2 (eso implica que las cuentasdel servidor se encuentran disponibles en el mismo)
- PC A: Sistema Operativo Linux (Fedora Core 2)
- PC B: Sistema Operativo Linux
- PC C: Sistema Operativo Linux

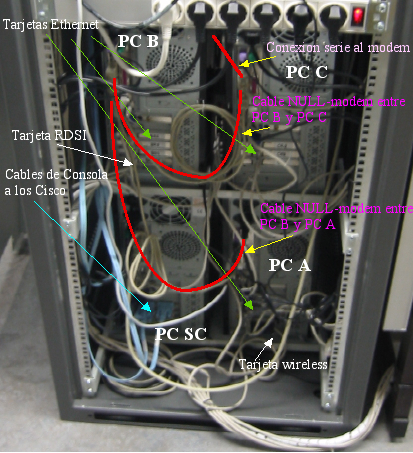

A continuación se comentan algunas de las peculiaridades del harware de cada máquina, que quedan representadas en la figura 6:
- PC SC: Tiene instaladas varias tarjetas que le ampllían el número de puertos serie disponibles. De esta forma, se ha conectado este PC a los diferentes equipos del armario que pueden ser configurados a través de un interfaz serie. Estos son:
- router1: Router Cisco 1760 enracable, accesible a través del ttyS0
- router2: Router Cisco 1721, accesible a través del ttyS1
- router3: Router Cisco 1721, accesible a través del ttyS2
- switch1: Conmutador Ethernet Cisco Catalyst 2950, accesible a través del ttyS3
- PC A: Posee los siguientes elementos hardware:
- 3 interfaces Ethernet (eth0, eth1, eth2)
- Cable Serie NULL modem conectado desde su primer puerto serie (ttyS0) al primer puerto serie del PC B
- Tarjeta inalámbrica 802.11b
- PC B: Posee los siguientes elementos hardware:
- 3 interfaces Ethernet (eth0, eth1, eth2)
- Cable serie NULL modem conectado desde su segundo puerto serie (ttyS1) al segundo puerto serie del PC C
- Cable serie NULL modem conectado desde su primer puerto serie (ttyS0) al primer puerto serie del PC A
- Tarjeta modem RDSI
- PC C: Posee los siguientes elementos hardware:
- 3 interfaces Ethernet (eth0, eth1, eth2)
- Cable serie a modem analógico conectado a su primer puerto serie (ttyS0)
- Cable serie NULL modem conectado desde su segundo puerto serie (ttyS1) al segundo puerto serie de PC B (ttyS1)
Figura 6.- Componentes hardware de los PCs
Equipos Cisco

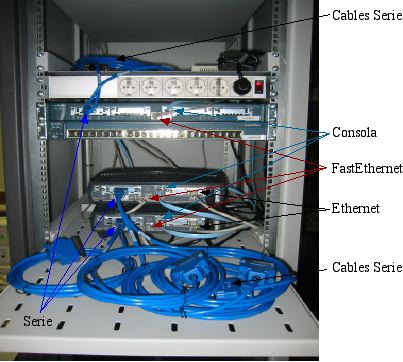

En la figura 7 se pueden ver los diferentes elementos de marca Cisco. Estos son:
- switch1: Conmutador Ethernet Catalyst 2950: 24 puertos Ethernet 10/100. En la figura no se señala su puerto serie de consola por encontrarse en la trasera del equipo
- router1: Router 1760, enracable. Posee un interfaz FastEthernet en placa y una tarjeta con dos puertos serie asíncronos de baja velocidad
- router2: Router 1721. Posee un interfaz FastEthernet en placa y un interfaz Ethernet convencional en una tarjeta en un slot de expansión. Igualmente, en otro slot, tiene instalada una tarjeta con dos puertos serie asíncronos de baja velocidad
- router3: Router 1721 idéntico a router2
El router 1760 se encuentra enracado en el armario, sin embargo, los dos 1721 se han colocado sobre una bandeja extraíble. No es necesario tocar ninguna de las conexiones de estos equipos dado que todos los interfaces Ethernet se dirigen al panel de parcheo (ver sección correspondiente de este documento). Los únicos cables que se puede necesitar tocar son los cables serie. Cada tarjeta instalada en un router posee dos puertos serie. A cada uno de estos puertos se ha dejado conectado un cable. Estos cables son de dos tipos, uno hembra y otro macho, de forma que para unir los puertos serie de dos routers hace falta que uno tenga conectaddo un interfaz hembra y el otro un macho. En la disposición actual, cada router tiene conectado un cable hembra en un puerto y un macho en otro.
Figura 7.- Equipos Cisco
Panel de parcheo

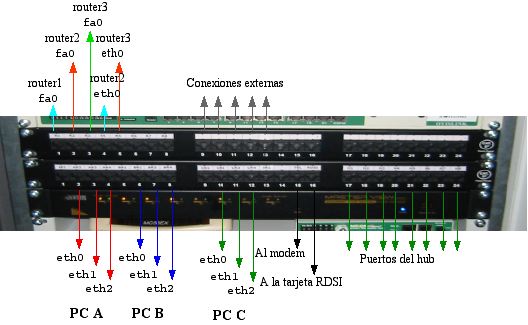

Todas las conexiones Ethernet de los routers del armario se han llevado a un panel de parcheo. De esta forma evitamos que se puedan estropear los conectores de los interfaces de los routers debido a la frecuente conexión y desconexión de latiguillos. Así, el listado de puntos en el panel de parcheo sería:
- Fila superior:
- 1: Interfaz FastEthernet de router1
- 2: Interfaz FastEthernet de router2
- 3: Interfac FastEthernet de router3
- 4: Interfaz Ethernet de router1
- 5: Interfaz Ethernet de router2
- 6: Interfaz Ethernet de router3
- 9-13: Cables al exterior (5 latiguillos sobre la mesa, ver figura 9)
- Fila inferior:
- 2: Tarjeta Ethernet del PC A correspondiente a eth0
- 3: Tarjeta Ethernet del PC A correspondiente a eth1
- 4: Tarjeta Ethernet del PC A correspondiente a eth2
- 6: Tarjeta Ethernet del PC B correspondiente a eth0
- 7: Tarjeta Ethernet del PC B correspondiente a eth1
- 8: Tarjeta Ethernet del PC B correspondiente a eth2
- 10: Tarjeta Ethernet del PC C correspondiente a eth0
- 11: Tarjeta Ethernet del PC C correspondiente a eth1
- 12: Tarjeta Ethernet del PC C correspondiente a eth2
- 15: La salida del modem a la línea telefónica también se ha llevado al panel de parcheo. Como el conector del modem es un RJ11 y el del panel de parcheo un RJ45 lo que se ha hecho es conectar los dos hilos del RJ11 en los dos hilos centrales del RJ45
- 16: Idem respecto a la tarjeta de modem RDSI
- 17-24: Los 8 puertos del Hub
Figura 8.- Panel de parcheo
Puntos externos

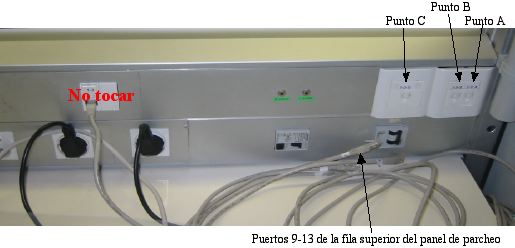

Hay 5 cables Ethernet que salen del armario. Estos están conectados a los puntos del panel de parcheo 9-13 y los cables llevan la misma numeración.
Así mismo en las mesas hay tres puntos de red para diferentes objetivos en las prácticas. Estos además de una etiqueta numérica tienen asignada una letra por lo que se les referirá como punto A, punto B y punto C
El punto B corresponde a una línea telefónica, la cual va por el par de hilos central.
Figura 9.- Puntos externos
Conmutador switch0

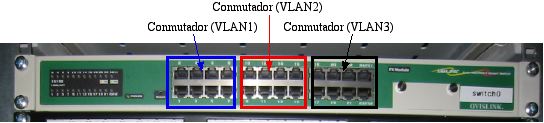

Este conmutador ya se encuentra preconfigurado con 3 VLANs de forma que se comporta como 3 conmutadores individuales, cada uno de 8 puertos (ver figura 10)
Figura 10.- Puntos externos
Servidor de consola
El servidor de consola está preparado para que se pueda acceder desde él a los equipos Cisco existentes en el armario.
La forma de acceder al puerto serie al que está conectado cada equipo eso:
- router1: > minicom router1
- router2: > minicom router2
- router3: > minicom router3
- switch1: > minicom switch1
Software en los PCs A, B y C
Estos ordenadores están configurados de forma que se usuarios normales puedan emplear comandos que normalmente requieren privilegios de superusuario (root). Para ejecutar estos comandos se debe hacer a través del comando sudo.
Los comandos que se pueden ejecutar con sudo son: ifconfig, arp, route, pppd, tcpdump, ethereal, brctl, gbrctl, forwarding, ifup, ifdown
La forma de ejecutarlos es por ejemplo:
> sudo ifconfig eth0
Estos PCs también están preparados para que en ellos se acceda a los puertos serie por los que están interconectados o conectados a un modem. Para ello basta con especificar al programa minicom en la línea de comandos el device del puerto serie que debe abrir. Por ejemplo:
> minicom ttyS0
Así mismo se ha otorgado permiso de escritura para poder modificar los siguientes ficheros:
- /etc/ppp/options
- /etc/ppp/pap-secrets
- /tftpboot
- /etc/resolv.conf
- /etc/sysconfig/network
- /etc/sysconfig/network-scripts/ifcfg-eth0
- /etc/sysconfig/network-scripts/ifcfg-eth1
- /etc/sysconfig/network-scripts/ifcfg-eth2
- /etc/sysconfig/network-scripts/route-eth0
- /etc/sysconfig/network-scripts/route-eth1
- /etc/sysconfig/network-scripts/route-eth2
Números de teléfono

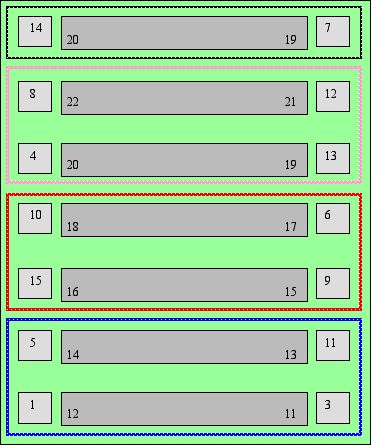

Los puntos B junto a cada armario están conectados a una extensión de una centralita. La extensión y la centralita dependen del armario en concreto. En la figura 11 se puede ver el número de teléfono (de dos cifras) asignado a cada extensión. Además están en un recuadro los números que pertenecen a la misma centralita y por lo tanto se pueden llamar entre si. A día de hoy no se pueden establecer llamadas entre centralitas pero está planeada la ampliación.
Figura 11.- Números de teléfono
