En esta práctica vamos a crear una topología complicada empleando muchos de los conceptos y técnicas de las prácticas anteriores.
Para evitar problemas con configuraciones de los routers en sesiones anteriores de prácticas lo primero que deben hacer cuando enciendan el router es borrar el fichero de configuración que carga en el arranque, es decir:
Router# erase startup-config
Una vez hecho esto reinicien el router (comando reload). Al terminar de arrancar y no encontrar el fichero de configuración el sistema ejecuta un script (setup) para realizar una primera configuración del router. Salgan del script indicando que no quieren configurar nada. Con eso ya tendrán una configuración en curso limpia (running-config). Guárdenla como el nuevo fichero de configuración de arranque:
Router# copy running-config startup-config
A continuación configuren de nuevo la password de enable (telemat) y el acceso por telnet (password lpr2003).
Y recuerden: Nunca le digan que sí a que borre la flash dado que en ella se encuentra el sistema operativo. Si por error proceden a borrar la flash no reinicien ni apaguen el router y avisen al profesor de prácticas.
Tengan cuidado si conectan/desconectan cables a los PCs o a los routers (monitores, teclados, cables de red, de alimentación...) para evitar que se estropeen los conectores. No atornillen fuertemente las conexiones.

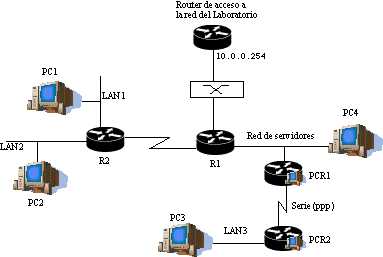

La topología objetivo es la siguiente:
Figura 2.- Topología avanzada
Dos de los PCs van a actuar de routers, serán los routers PCR1 y PCR2. Podrán emplear los dos PCs restantes para hacer las funciones de PC1, PC2, PC3 y PC4 según los necesiten para hacer pruebas.
Hacia el exterior (la red del laboratorio) el router R1 tiene la IP 10.0.0.grupo/24 y hace NAT de forma que todo el interior parece usar su dirección IP externa (ver práctica 9).
En el interior disponen del espacio de direcciones 192.168.grupo.0/24.
Conecten PCR1 a PCR2 por un puerto serie a través de una llamada telefónica empleando modems, configuren PPP e IP sobre ese enlace (ver práctica 2) y hagan que la red de esa conexión serie emplee una máscara de 30 bits. Seleccionen un espacio de direcciones para la LAN 3 en el que se puedan conectar al menos 4 hosts. Los PCs de la LAN3 tendrán a PCR2 como router por defecto. PCR2 tendrá a PCR1 como router por defecto. PCR1 NO debe hacer de proxy ARP.
Para la Red de servidores escojan una red que permita conectar al menos 10 máquinas. Estas máquinas tendrán a R1 como router por defecto.
Para el enlace serie entre R1 y R2 (ver práctica 5) asignen también una red con máscara de 30 bits.
Los PCs de la LAN1 y de la LAN2 tendrán a R2 como router por defecto. En cada una de estas redes debe haber espacio para al menos 40 máquinas.
Configuren una ruta por defecto en PCR1 hacia R1 y en R1 rutas estáticas específicas hacia la red del enlace serie entre los PCs y hacia la LAN3 (ver práctica 6).
Hagan que R1 y R2 se anuncien entre si las rutas que conocen empleando RIP (ver prácticas 7 y 8). Para que R1 anuncia a R2 las rutas estáticas que tiene configuradas (las que hacen referencia al enlace serie entre los PCs y la LAN3) miren en la documentación de Cisco el empleo del comando redistribute dentro de la configuración del proceso de RIP.
Prueben la comunicación entre las diferentes redes y con el exterior. No olviden que tcpdump puede ser una herramienta muy útil para averiguar qué está sucediendo en la red. Igualmente el comando debug en los Cisco.
Checkpoint
Muestren al profesor de prácticas que les funciona.
Si han conseguido completar con éxito esta práctica han demostrado haber asimilado los conceptos más importantes del temario de esta asignatura.
Enhorabuena.
